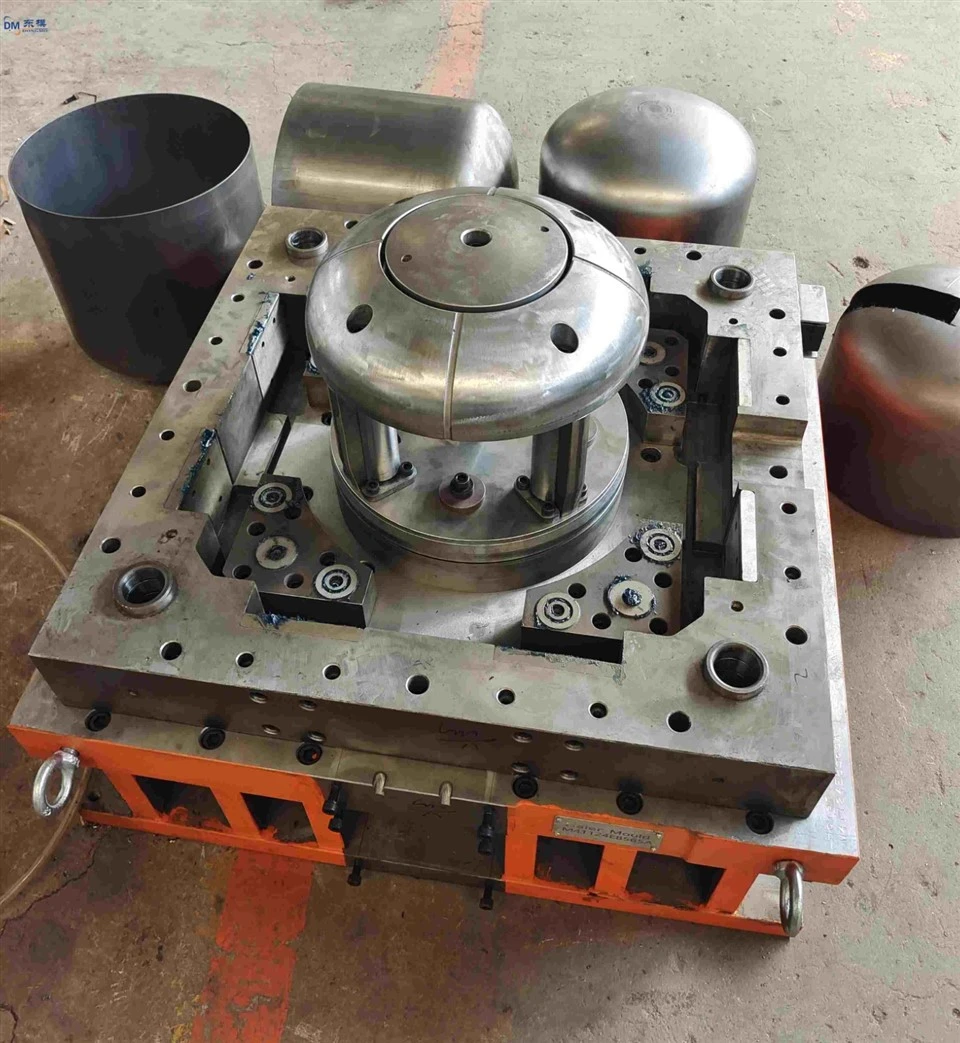

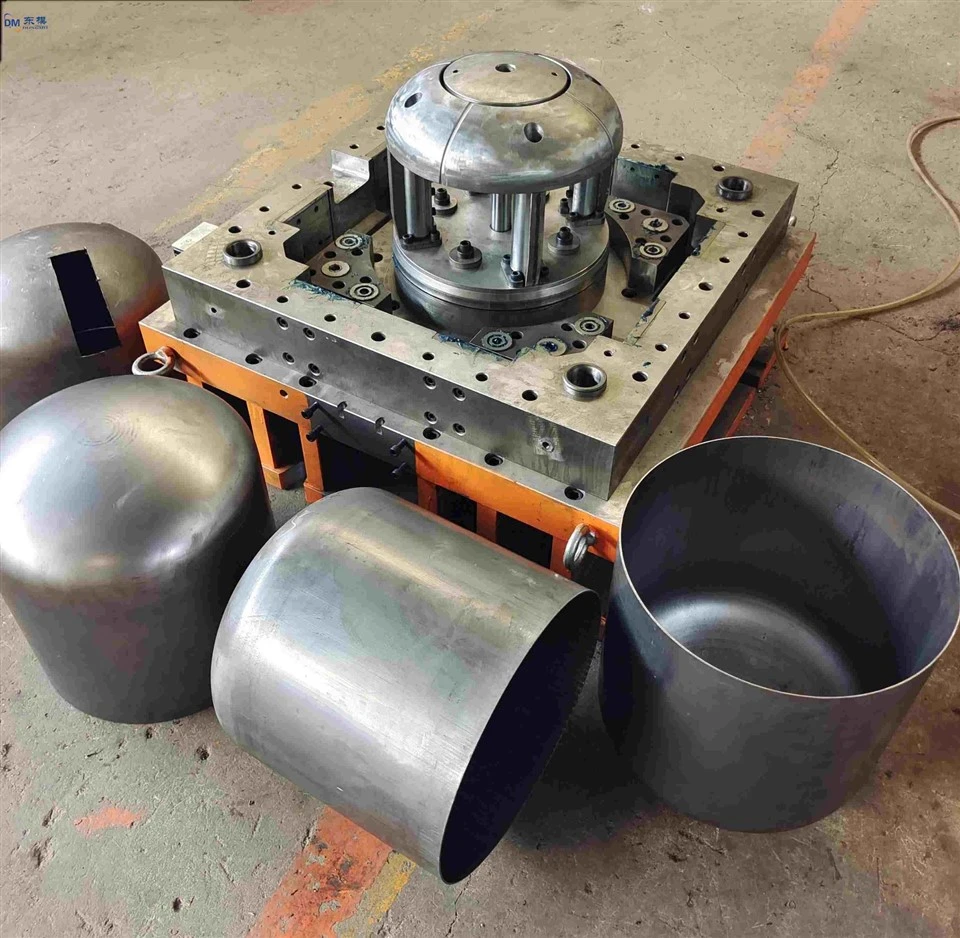

Troquel de estampado de embutición profunda de metal, troquel de embutición profunda de embutición de cabeza

La tensión residual es un factor intrínseco fundamental que restringe la estabilidad estructural, la precisión del conformado y la vida útil de los troqueles de estampado. Con base en una lógica científica de diseño estructural, la generación de tensiones residuales se puede suprimir, dispersar y evitar en su origen. El control de tensiones residuales requiere una gestión coordinada en tres dimensiones: diseño estructural, selección de materiales y tecnología de procesamiento, formando un plan sistemático para evitarlas.

El núcleo del diseño de la estructura del troquel radica en equilibrar la transferencia de carga y prevenir la acumulación de tensión localizada. El diseño estructural debe evitar esquinas agudas, ángulos rectos y cambios abruptos en-la sección transversal, adoptando un diseño con transiciones suaves y espesores de pared uniformes de igual resistencia para debilitar los efectos de concentración de tensión y evitar deformaciones, deformaciones o incluso fallas por agrietamiento causadas por el desequilibrio de tensiones durante el tratamiento térmico, el moldeo de prueba y la producción en masa.

La selección del material debe coincidir con las propiedades mecánicas y térmicas de las condiciones operativas del troquel, priorizando aceros para troquel con estructura metalográfica uniforme y alta tenacidad y templabilidad. Cuanto mejor sea la estabilidad estructural inherente del material, menor será el inicio y la acumulación de tensión interna durante el corte y el enfriamiento, lo que reducirá la base para la generación de tensión residual a partir del propio material.

La tecnología de mecanizado es un aspecto clave para controlar la tensión residual, y el proceso de mecanizado y el régimen de tratamiento térmico deben optimizarse simultáneamente. Una disposición razonable de los pasos de desbaste y acabado, junto con procesos de alivio de tensión-como el recocido y el envejecimiento, pueden eliminar eficazmente la tensión de endurecimiento por mecanizado. El empleo de métodos de enfriamiento en gradiente y enfriamiento segmentado puede reducir el gradiente de temperatura dentro del cuerpo del molde, evitando el estrés térmico residual inducido por las diferencias de temperatura.

En resumen, mediante la optimización de la configuración estructural, la selección adecuada de materiales y el control coordinado de los procesos de mecanizado y tratamiento térmico, se pueden evitar sistemáticamente los riesgos de tensión residual en el diseño estructural del molde, se puede estabilizar la precisión dimensional del molde y se puede extender la vida útil general.
