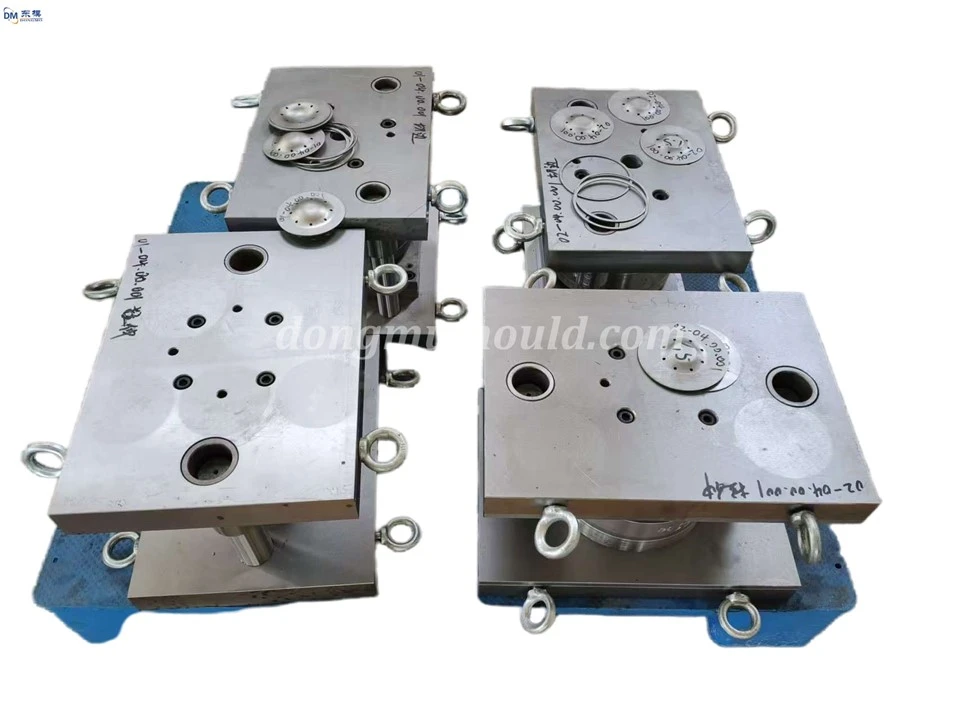

Troqueles de estampado de chapa de precisión personalizados, productos de estampado de placas de aluminio, fabricación de troqueles.

I. Tipos de fallas en matrices de estampado y estrategias de prevención

Los tipos de fallas comunes de los troqueles de estampado incluyen desgaste, agrietamiento por fatiga, deformación plástica y fallas de lubricación. Los métodos prácticos de prevención son los siguientes:

- Prevención del desgaste: las matrices están hechas de acero para matrices Cr12MoV o SKD11, templadas al vacío y tratadas criogénicamente para lograr una dureza de HRC58-62, lo que mejora la resistencia al desgaste. Cada 100.000 ciclos, la superficie de la matriz se trata con nitruración gaseosa o recubrimiento PVD. El espesor de la capa de nitruración es de 0,15 a 0,3 mm y el espesor del recubrimiento es de 0,005 a 0,01 mm, lo que reduce el coeficiente de fricción y ralentiza la tasa de desgaste.

- Prevención de grietas por fatiga: las esquinas afiladas del troquel se redondean entre 0,3 y 0,8 mm para evitar la concentración de tensiones. Los canales de enfriamiento con un diámetro de 8 a 12 mm están diseñados en la cavidad de la matriz y en el soporte de la matriz para garantizar que la temperatura de funcionamiento se controle entre 50 y 80 grados, lo que reduce el agrietamiento por fatiga térmica.

- Control de la deformación plástica: el engrosamiento de la base del molde y las nervaduras de refuerzo mejoran la rigidez estructural; La optimización de la disposición de los componentes de soporte, con un espaciado de soporte controlado de 50 a 80 mm, evita que una presión excesiva de estampado cause deformación del molde y mantiene las fluctuaciones de la presión de estampado dentro de ±5 %.

- Gestión de la lubricación: al utilizar lubricantes-específicos para el estampado, los lubricantes-a base de agua se utilizan para el estampado de alta-velocidad, mientras que los lubricantes sólidos se utilizan para el estampado de precisión de baja-velocidad; Está equipado con un sistema de lubricación automática que repone el lubricante cada 30-50 piezas estampadas para garantizar una lubricación adecuada y retrasar el desgaste del molde.

II. Métodos prácticos para el diseño de optimización de la estructura del molde

La optimización de la estructura del molde puede mejorar el rendimiento, reducir los costos de producción y acortar los ciclos de mantenimiento. Los métodos prácticos específicos son los siguientes:

1. Selección de materiales de molde y procesos de tratamiento térmico: según el material de las piezas procesadas (acero de alta-resistencia, aleación de aluminio, etc.) y el proceso de estampado, seleccione el acero del molde correspondiente. Para matrices ciegas, utilice SKD11; para formar matrices, utilice H13. Optimice los parámetros del tratamiento térmico mediante simulación CAE. Controle la temperatura de enfriamiento a 1020-1080 grados, manténgala durante 2-3 horas y temple a 200-220 grados para garantizar un equilibrio de dureza, tenacidad y resistencia al desgaste en el área central del molde.

2. Análisis de tensiones y diseño de optimización: Utilice el software de análisis de elementos finitos ANSYS y ABAQUS para simular el campo de tensiones y la deformación del molde durante el estampado, identificando áreas de concentración de tensiones. Ajuste las dimensiones de la estructura del molde, optimice el radio de filete entre 0,3 y 0,8 mm, organice racionalmente los componentes de soporte, reduzca la concentración de tensiones, controle la deformación elástica del molde dentro de 0,01 mm y mejore la rigidez general.

3. Diseño de ventilación y enfriamiento del molde: según el proceso de estampado (estampado a alta-velocidad, estampado en caliente), se adopta un diseño de canal de enfriamiento lineal o serpentino, con una separación entre canales de 20-30 mm y una distancia de 8 a 15 mm desde la superficie de la cavidad. Se utiliza un medio de enfriamiento a base de agua con nanopartículas añadidas, con un caudal de circulación controlado a 5-15 l/min para mejorar la eficiencia del intercambio de calor, evitar el sobrecalentamiento localizado y garantizar una distribución uniforme de la temperatura del molde con una diferencia de temperatura menor o igual a ±5 grados.

4. Diseño conveniente para el mantenimiento y cambio rápido de molde: El molde adopta una interfaz de cambio rápido de molde estandarizada con una precisión de posicionamiento menor o igual a ±0,01 mm, lo que reduce el tiempo de cambio de molde a menos de 1 hora. El diseño de la estructura del molde proporciona suficiente espacio para mantenimiento y las piezas clave vulnerables (punzones, pilares guía) están atornilladas para facilitar el desmontaje y el reemplazo, lo que reduce el tiempo de inspección y mantenimiento diario.
