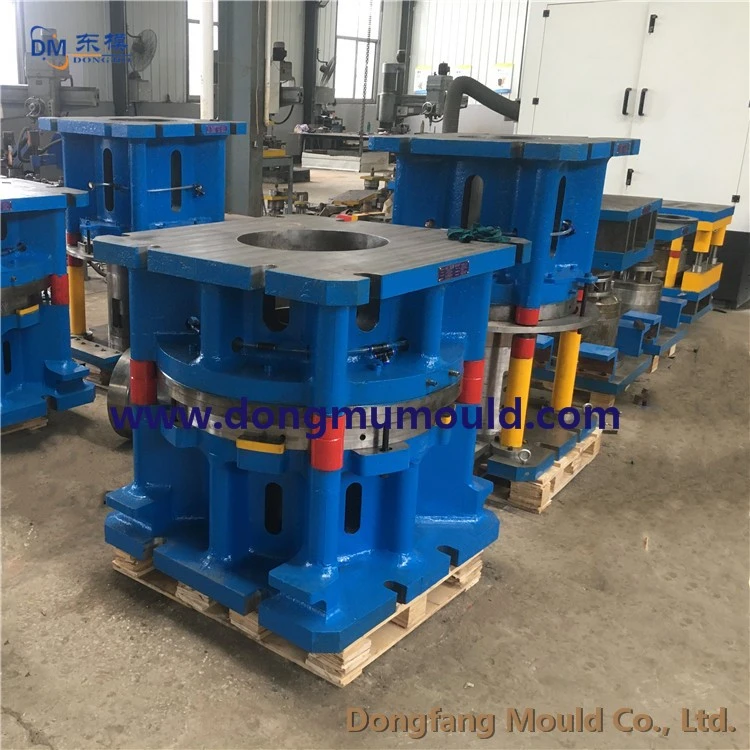

Sobre el troquel de dibujo utilizado por diferentes punzones
Troquel de dibujo de punzón de acción simple
Matriz de tracción para punzón de acción simple se refiere a la matriz de tracción utilizada en punzón excéntrico o de cigüeñal con un solo movimiento deslizante. Hay muchos tipos de troqueles de dibujo según el proceso.
4. Troquel de dibujo inverso
El troquel de estirado inverso se refiere a un troquel de estirado en el que el punzón se empuja hacia abajo desde la parte inferior de la pieza en bruto en sentido inverso y la superficie de la pieza en bruto se gira para que su superficie interior se convierta en la superficie exterior. El estiramiento inverso se usa principalmente para estiramientos múltiples después del primer estiramiento. Las partes que se estiran no son fáciles de arrugar. Es adecuado para piezas cónicas o hemisféricas profundas (como pantallas de lámparas) y, en ocasiones, también es adecuado para estirar piezas cilíndricas. El coeficiente de tracción del estirado hacia atrás es 10~15 por ciento más pequeño que el del estirado hacia adelante, y la fuerza de tracción es mayor que la del estirado hacia adelante, y la pared de la matriz es más delgada. El diámetro mínimo del tambor después del estirado inverso puede alcanzar (30 ~ 60) t, y el radio de filete mínimo del estirado inverso puede alcanzar (2 ~ 6) t. Por lo tanto, el dibujo inverso es un método de procesamiento muy económico y la calidad de las piezas también es muy buena.
El troquel de trefilado positivo y negativo de las piezas hemisféricas se completa con un solo golpe de la punzonadora. Bajo la condición de que no haya punzonado de doble acción, el soporte fijo se utiliza para presionar el borde. Este tipo de estructura es adecuada para el estiramiento de punzones ordinarios, después de estirar las partes esféricas sin arrugas, tamaño exacto.
Para el troquel de dibujo inverso con poste de guía, el producto semiacabado se coloca en el orificio del troquel cóncavo, y luego el troquel convexo y cóncavo presiona el blanco, y luego el punzón ingresa al orificio del troquel convexo y cóncavo, y la pieza de trabajo se dibuja y se forma al revés. Las partes son interpretadas por la varilla y la placa de empuje del dado.
5. Estire el troquel de recorte
El troquel de corte del borde de estirado es un troquel de punzonado compuesto que se forma estirando y cortando el borde en la misma posición del troquel bajo un golpe de la punzonadora. El troquel es adecuado para piezas de embutición poco profundas con un pequeño espesor de tracción y baja altura.
6. Troquel de trefilado multicapa
Cuando la producción es grande, para mejorar la productividad laboral, a menudo coloque dos o tres veces el troquel de tracción en una base de troquel, el uso de un punzón de tracción a través de varias posiciones diferentes del troquel para la formación de tracción continua, para completar un número de procesos de tracción.
