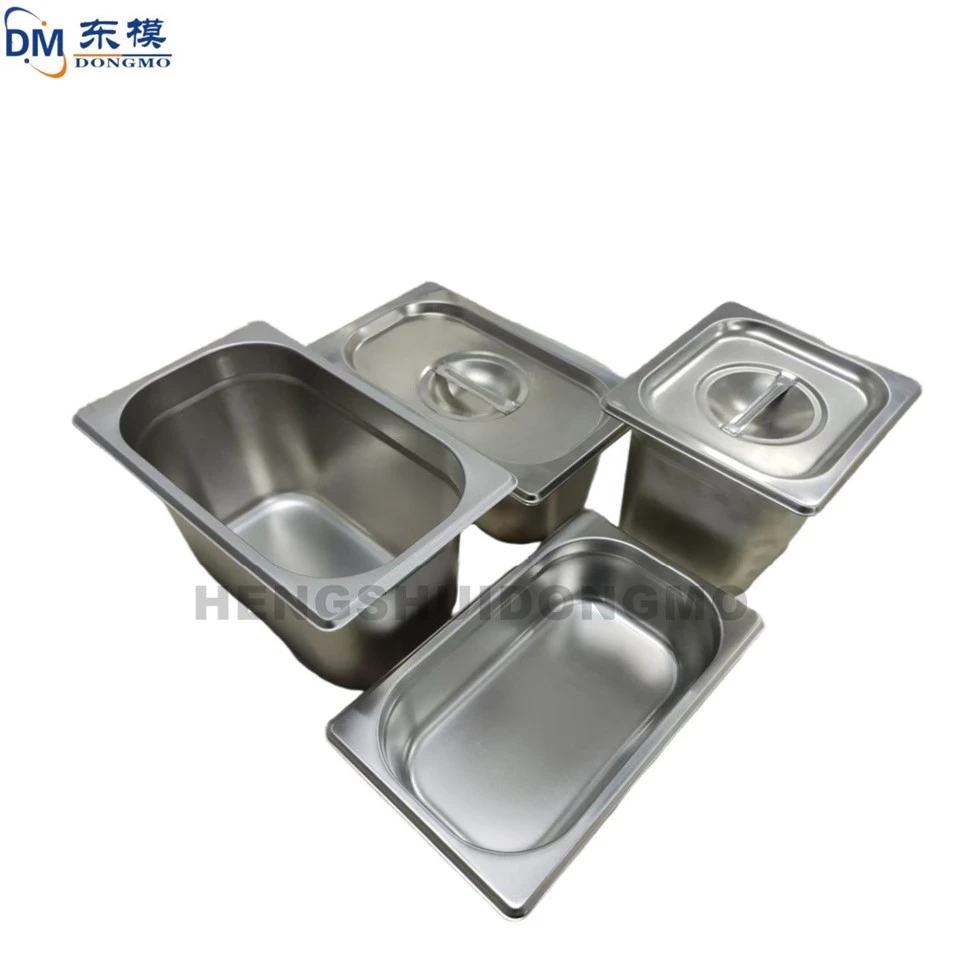

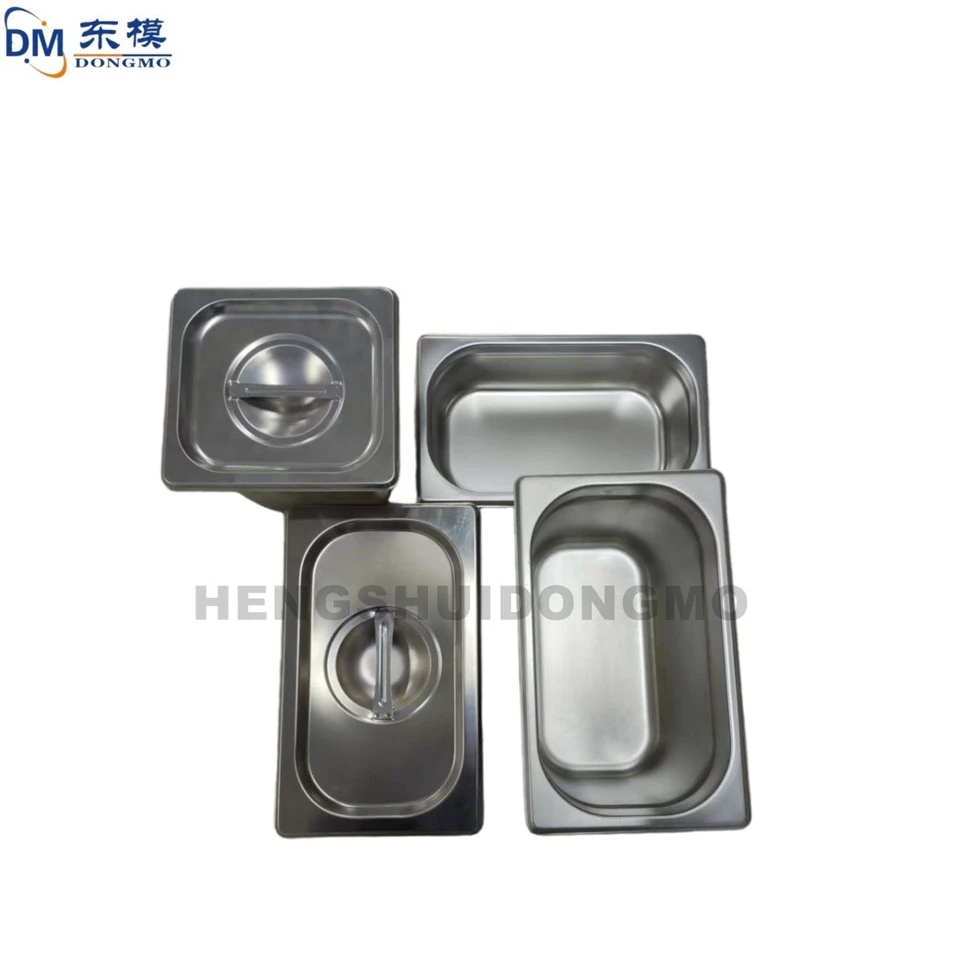

Matrices de estampado y estiramiento para lavabos/fregaderos de múltiples-porciones de acero inoxidable

I. Componentes estructurales centrales de matrices de estampado de metal
Un troquel de estampado de metal consta de una estructura central que incluye una base de troquel, un punzón, un troquel, un mecanismo de guía y componentes elásticos de amortiguación. Cada unidad realiza de forma independiente una función específica, trabajando en conjunto para completar operaciones de estampado continuo.

1. Base del troquel
La base del troquel es la base que soporta la carga general-del troquel y se utiliza para integrar y fijar todos los componentes del troquel, soportando directamente la carga de impacto y la presión de formación del equipo de estampado. La base del troquel está hecha de acero estructural de alta-resistencia, que posee alta rigidez, alta estabilidad estructural y resistencia a la deformación. Puede evitar eficazmente la deformación estructural bajo condiciones de carga pesada, garantizando las tolerancias dimensionales de las piezas y la seguridad operativa general.

2. Golpe
El punzón es el componente formador del núcleo que actúa directamente sobre la chapa metálica, provocando la deformación plástica mediante presión mecánica. Combinando los requisitos de diferentes procesos de estampado, como corte, doblado, estiramiento y bridado, el punzón adopta un diseño estructural personalizado. Su precisión de mecanizado, calidad de la superficie y propiedades del material determinan directamente la precisión dimensional y la calidad de la apariencia de las piezas estampadas.

3. Matriz: La matriz y el punzón forman una estructura de acoplamiento emparejada, que se utiliza para limitar el área de formación de la chapa y limitar el rango de deformación del material. La matriz puede contrarrestar la tensión de recuperación elástica después del conformado de chapa y controlar la precisión del conformado. Las condiciones de fricción e impacto alternativo a largo plazo requieren que la matriz tenga alta dureza, alta resistencia al desgaste y resistencia a la fatiga para reducir el desgaste de los componentes y mantener la estabilidad de la producción en masa a largo plazo.

4. Mecanismo de guía: El mecanismo de guía, con pilares guía y manguitos guía como componentes centrales, se utiliza para restringir la trayectoria de movimiento del punzón y la matriz, asegurando la coaxialidad y repetibilidad de las matrices superior e inferior durante el cierre del molde. Esta estructura puede eliminar las desviaciones en el cierre del molde, reducir el desgaste anormal de los componentes del troquel, disminuir la tasa de desechos de estampado y estabilizar las operaciones de producción continuas a alta-velocidad.

5. Componente amortiguador elástico: El amortiguador elástico y el componente de resorte son estructuras auxiliares clave del troquel, que absorben principalmente cargas de impacto instantáneas durante el proceso de estampado, debilitan la vibración mecánica y reducen el desgaste por rigidez del troquel y del equipo de estampado. Al mismo tiempo, este componente puede lograr un reinicio rápido de los componentes formadores de la matriz, asegurando una operación cíclica continua del proceso de estampado y mejorando la eficiencia general de la producción.
